68# messingkomprimeringsfittings mandlig adapter

Ansøgninger: Markeder:
■■ Luftlinjer ■■ Industriel
■■ Smørelinjer ■■ Emballage
■■ Kølelinjer ■■ Pneumatisk
■■ Industri ■■ Trykning
■■ Maskineri
■■ Kompressorer
■■ Fluidoverførsel

Produktfunktioner:
■■ Opfylder funktionelle krav fra SAE J-512
■■ UL opført til brandfarlig væske
■■ Messing eller acetal muffe tilgængelig
■■ Intet rørforberedelse
■■ Smedede og ekstruderede former

Referencedel nr:
68 -68A -S68

Kontakt os

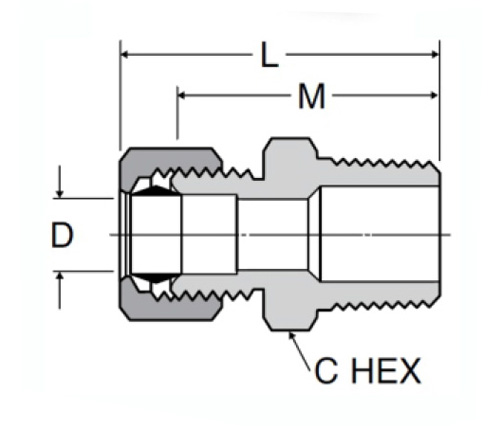

Specifikationer

DEL#	Tube O.D × Male NPTF	C	M	D
68-2A	1/8 × 1/8	3/8	.78	.940
68-3a	3/16 × 1/8	7/16	.84	.125
68-3b	3/16 × 1/4	9/16	.94	.125
68-4a	1/4 × 1/8	7/16	.88	.188
68-4b	1/4 × 1/4	9/16	.96	.188
68-40	1/4 × 3/8	11/16	1.03	.188
68-4D	1/4 × 1/2	7/8	1.09	.188
68-5A	5/16 × 1/8	1/2	.89	.234
68-5b	5/16 × 1/4	9/16	.97	.250
68-5c	5/16 × 3/8	11/16	1.06	.250
68-6A	3/8 × 1/8	9/16	.94	.312
68-6b	3/8 × 1/4	9/16	1.14	.312
68L-6B	3/8 × 1/4	9/16	1.03	.312
68-6c	3/8 × 3/8	11/16	1.14	.312
68L-6C	3/8 × 3/8	11/16	1.09	.312
68L-6D	3/8 × 1/2	7/8	1.19	.312
68-8b	1/2 × 1/4	11/16	1.22	.312
68L-8B	1/2 × 1/4	11/16	1.09	.312
68-8c	1/2 × 3/8	11/16	1.16	.406
68-8d	1/2 × 1/2	7/8	1.40	.406
68L-8D	1/2 × 1/2	7/8	1.23	.406
68-8e	1/2 × 3/4	1-1/16	1.38	.656
68-10b	5/8 × 1/4	13/16	1.22	.406
68-10c	5/8 × 3/8	13/16	1.22	.406
68-10d	5/8 × 1/2	7/8	1.48	.500
68L-12d	3/4 × 1/2	1 "	1.44	.562
68-12e	3/4 × 3/4	1-1/16	1.50	.656

*Ref.Sae No.060102ba

Disse kompressionsfittings er fremstillet for at imødekomme de funktionelle krav i SAE J-512 og er UL opført for brandfarlig væske. Konstrueret af messing eller acetal inkluderer de ingen rørforberedelse.

Industrielle fittings til brug i termoplastiske rørsystemer. Godkendt til brug i brandfarlige væsker og gasser af SAE J-512, UL, der er opført til brandfarlig væske, tilgængelig i messing eller acetalmuffe. Den ikke -overtagelige rørende kan fjernes direkte gennem værktøjet efter montering. Messingpressere anbefales til disse fittings, når du samles til et rør for hånd. Ærmer af messing og acetal er tilgængelige til at passe til de forskellige rørstørrelser.
