69# komprimering 90 ° messing mandlig albue
  • 69# komprimering 90 ° messing mandlig albue
  • 69# komprimering 90 ° messing mandlig albue

69# komprimering 90 ° messing mandlig albue

Ansøgninger: Markeder:
■■ Luftlinjer ■■ Industriel
■■ Smørelinjer ■■ Emballage
■■ Kølelinjer ■■ Pneumatisk
■■ Industri ■■ Trykning
■■ Maskineri
■■ Kompressorer
■■ Fluidoverførsel

Produktfunktioner:
■■ Opfylder funktionelle krav fra SAE J-512
■■ UL opført til brandfarlig væske
■■ Messing eller acetal muffe tilgængelig
■■ Intet rørforberedelse
■■ Smedede og ekstruderede former

Referencedel nr:
69 -169 -S69 -69A

Kontakt os

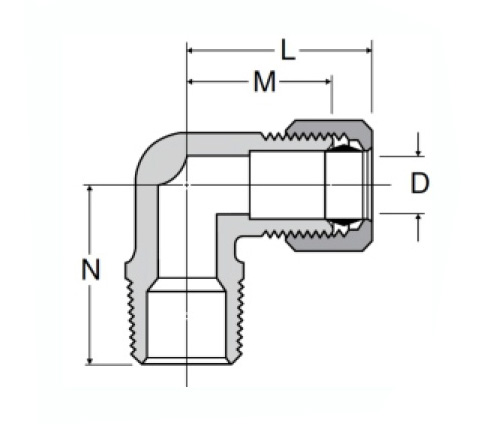

Specifikationer

DEL# Tube O.D*Mand NPTF N M
69-2a 1/8*1/8 .68 .59
69-3a 3/16*1/8 .68 .62
69-3b 3/16*1/4 .85 .61
69-4a 1/4*1/8 .75 .62
69-4b 1/4*1/4 .91 .65
69-4c 1/4*3/8 .93 .72
69-4d 1/4*1/2 1.11 .82
69-5a 5/16*1/8 .71 .67
69-5b 5/16*1/4 .82 .66
69-5c 5/16*3/8 .93 .81
69-5d 5/16*1/2 1.12 .82
69-6A 3/8*1/8 .72 .72
69-6b 3/8*1/4 .88 .75
69-6c 3/8*3/8 .93 .81
69-6d 3/8*1/2 1.18 .87
69-8b 1/2*1/4 .97 .88
69-8c 1/2*3/8 1.06 .88
69-8d 1/2*1/2 1.13 .94
69-8e 1/2*3/4 1.25 1.16
69-10c 5/8*3/8 1.25 1.06
69-10d 5/8*1/2 1.31 1.06
69-12d 3/4*1/2 1.31 1.19
69-12e 3/4*3/4 1.38 1.19

*Ref.Sae No.060202 BA

Vores messing og acetal 90 ° mandlig albue er designet ifølge SAE J-512. Det opfylder de funktionelle krav i denne specifikation med en kompressionsled og en dannet ende. Messing- eller acetalskuffen er indlejret i en bearbejdet flange, der giver stivhed, men alligevel tillader røret at indsættes uden forberedelse.
90 ° han messing albue -montering er designet til at forbinde rør uden behov for rørforberedelse. Denne universelle montering kan bruges med andre lignende fittings til at skabe komplekse rørsystemer, der er lette at samle og vedligeholde.
