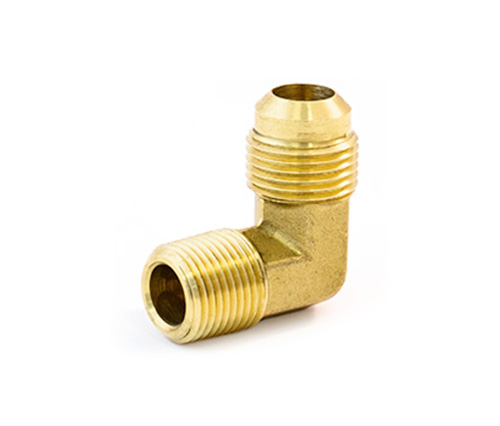

49# SAE 45 ° Flare smed 90 ° Mandlig albue messing Flare Fittings

Produktfunktioner:
■■ Al messingkonstruktion
■■ Modstår vibrationer med brug af lang møtrik
■■ UL -liste
■■ Funktionelle krav fra SAE J512 og J513

Markeder: Ansøgninger:
■■ Køling ■■ Kølemiddellinjer
■■ Tung lastbil ■■ Propan
■■ Mobil ■■ Brændstof
■■ Industriel ■■ Adaptere
■■ Opvarmning ■■ Naturgas
■■ Aircondition

Referencedel nr:
249F -49 -E1 -149F -10283 til 10309 -S49

Kontakt os

Specifikationer

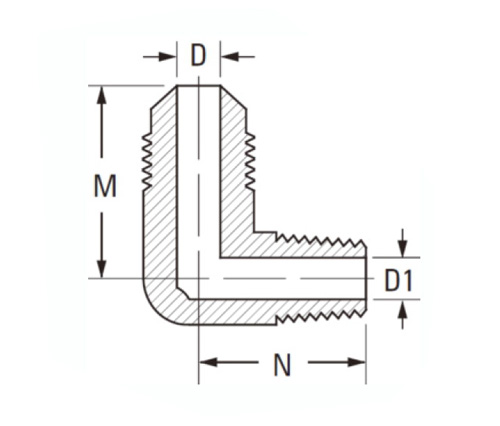

DEL#	Flare O.D × Tråd	D1	D	M	N
49-2a	1/8 × 1/8	.219	.126	.63	.73
49-3a	3/16 × 1/8	.219	.126	.75	.75
49-4a	1/4 × 1/8	.219	.189	.81	.76
49-4b	1/4 × 1/4	.312	.189	.88	.94
49-4c	1/4 × 3/8	.438	.189	.92	1.01
49-4d	1/4 × 1/2	.562	.189	1.02	1.09
49-5a	5/16 × 1/8	.219	.219	.91	.88
49-5b	5/16 × 1/4	.312	.219	.95	.95
49-5c	5/16 × 3/8	.438	.219	.98	1.01
49-6A	3/8 × 1/8	.219	.282	1.00	.91
49-6b	3/8 × 1/4	.438	.282	1.06	1.01
49-6c	3/8 × 3/8	.438	.282	1.05	1.08
49-6d	3/8 × 1/2	.562	.282	1.10	1.00
49-8b	1/2 × 1/4	.312	.408	1.19	1.00
49-8c	1/2 × 3/8	.438	.408	1.19	1.00
49-8d	1/2 × 1/2	.562	.408	1.16	1.13
49-8e	1/2 × 3/4	.750	.408	1.38	1.38
49-10b	5/8 × 1/4	.312	.500	1.34	1.22
49-10c	5/8 × 3/8	.438	.500	1.34	1.22
49-10d	5/8 × 1/2	.562	.500	1.35	1.38
49-10e	5/8 × 3/4	.750	.500	1.44	1.38
49-12d	3/4 × 1/2	.562	.625	1.60	1.48
49-12e	3/4 × 3/4	.750	.625	1.60	1.62

*Dimensionsdata kan ændre sig uden varsel

* Ref.Sae No.010202

Den 49-serie albue er konstrueret af messing af høj kvalitet til langvarig brug og passer til 1-1/16 ”NPT-fakkelforbindelser. Rørets endeforbindelse måler 3/4”, og den kvindelige forbindelse måler 5/8 ”. Disse fittings har en mandlig blæsernød for at hjælpe med at forhindre vibrationsskader, hvilket kan ske over tid på grund af det tryk, under hvilke disse systemer fungerer, og sikrer, at fittings-lækagerne er lækket.
