3000# messingskærkoblingsrørfittings

Produktfunktioner: Markeder:
■■ Al messingkonstruktion ■■ Industriel
■■ Opfylder funktionelle krav til ■■ Konstruktion
SAE J530 og SAE J531 ■■ Tung lastbil
■■ Tråde lavet til tørre standarder ■■ Mobil
■■ Både tilgivne og ekstruderinger til rådighed ■■ Fabrik/procesautomation

Anvendelser: Kompatibel rør:
■■ Luftlinjer ■■ Kobber
■■ Vandlinie ■■ Messing
■■ Kølelinjer ■■ Jernrør

Specifikationer:
Tryk varierer op til 1000 psi
Temperaturområde -65˚ til 250˚F

Typisk anvendelse:
Fedt, brændstoffer, LP og naturgas, køleskab. Instrumentation og hydrauliske systemer

Overensstemmelse:
Opfylder specifikationer og standarder for ASA, ASME og SAE.

Kontakt os

Specifikationer

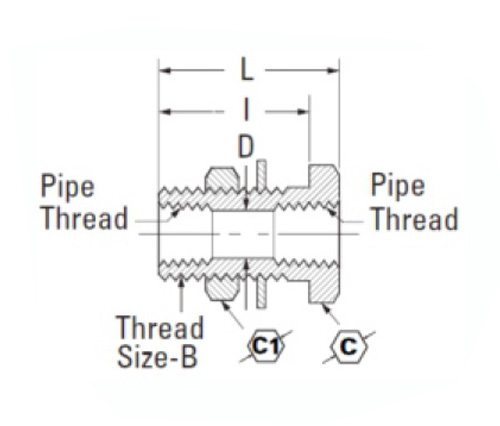

DEL#	Rørstørrelse	C	C1	Størrelse-B	L
3000-A	1/8	7/8	15/16	5/8-18	.96
3000L-A	1/8	7/8	15/16	5/8-18	1.50
3000-b	1/4	1 "	1 "	3/4-16	.94
3000L-B	1/4	1 "	1 "-1/8	3/4-16	1.50
3000-C	3/8	1 "-1/8	1 "-1/4	1 "-14	1.31
3000-d	1/2	1 "-1/4	1 "-3/8	1 "-1/8	1.50

L: Lys

Referencedel nr:

3000 -A: 207 × 2 -207ACBH -2 -ACBH207-2 -129A -A -392A -1 & 1/2 -50004 -55207 -28300

3000 -B: 114-44 -1345 -207 × 4 -392C -94 -ACBHS207-4 -382-44S -129AS -B -55611 -S611 -28301

3000L -B: 392C -1 & 1/2 -114b -44 -1344 -207-4 -382-44L -50005 -ACBH207-4 -129A -B -035081 -55661 -28302

3000 -C: 129A -C -392E -1 & 5/16 -114-66 -1346 -035087 -207 × 6 -ACBH207-6 -382-66 -S661 -207ACBH -6 -50006 -28303

3000 -D: 114-88 -207 × 8 -129A -D -1351 -ACBH207-8 -207ACBH -8 -50007 -292F -1 & 1/2 -55807 -5807 -28304

Messingskottets koblingsrørfittings er konstrueret af messing for maksimal kemisk resistens, korrosionsmodstand og modstand mod slid. Fittings opfylder funktionelle krav fra SAE J530 og SAE J531. Både smede og ekstruderinger fås med både mandlige tråde (M- eller SPG) eller kvindelige tråde (F- eller SPG). Vores standard fittings findes i enten lige orientering eller 90 grader offset orientering. Vi kan også producere brugerdefinerede delnumre med flere funktioner til at imødekomme specifikke kundebehov. Denne skottekoblingsrørmontering er lavet af messing og kompatible med en række rørtyper. Det er testet til brug i applikationer, herunder luftledninger, vandlinjer og kølelinjer.
