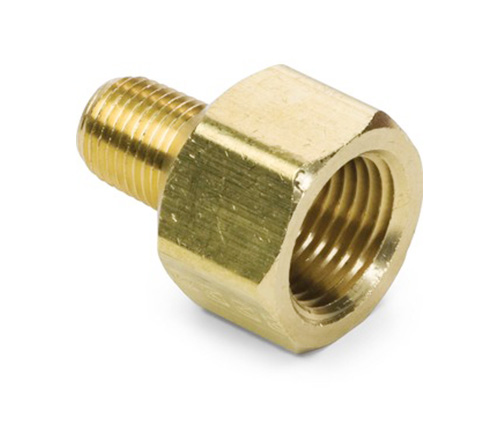

3200# extender adapter fittings

Produktfunktioner: Markeder:
■■ Al messingkonstruktion ■■ Industriel
■■ Opfylder funktionelle krav til ■■ Konstruktion
SAE J530 og SAE J531 ■■ Tung lastbil
■■ Tråde lavet til tørre standarder ■■ Mobil
■■ Både tilgivne og ekstruderinger til rådighed ■■ Fabrik/procesautomation

Anvendelser: Kompatibel rør:
■■ Luftlinjer ■■ Kobber
■■ Vandlinie ■■ Messing
■■ Kølelinjer ■■ Jernrør

Specifikationer:
Tryk varierer op til 1000 psi
Temperaturområde -65˚ til 250˚F

Typisk anvendelse:
Fedt, brændstoffer, LP og naturgas, køleskab. Instrumentation og hydrauliske systemer

Overensstemmelse:
Opfylder specifikationer og standarder for ASA, ASME og SAE.

Referencedel nr:
375 -222p -3200 -R1 -120AH -120B

Kontakt os

Specifikationer

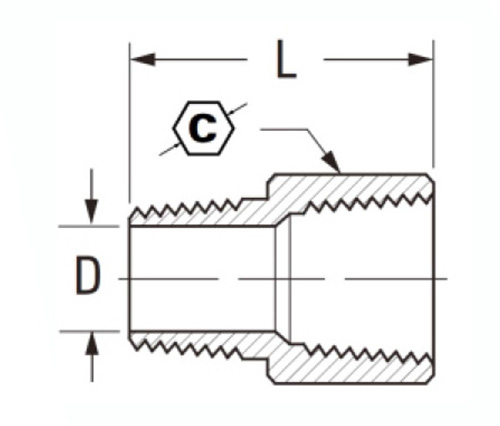

DEL#	Trådstørrelse	C	F	L
3200-AA	F1/8 × M1/8	1/2	.219	.88
3200L-AA	F1/8 × M1/8	9/16	.219	.83
3200-ba	F1/4 × M1/8	3/4	.219	1.06
3200L-BA	F1/4 × M1/8	11/16	.219	.94
3200ll-ba	F1/4 × M1/8	5/8	.219	.94
3200-Bb	F1/4 × M1/4	3/4	.312	1.25
3200L-BB	F1/4 × M1/4	11/16	.312	1.00
3200ll-bb	F1/4 × M1/4	5/8	.312	1.00
3200-CA	F3/8 × M1/8	7/8	.219	1.00
3200-CB	F3/8 × M1/4	7/8	.312	1.25
3200L-CB	F3/8 × M1/4	13/16	.312	1.12
3200-cc	F3/8 × M3/8	7/8	.438	1.24
3200L-CC	F3/8 × M3/8	13/16	.438	1.12
3200-dB	F1/2 × M1/4	1-1/16	.312	1.46
3200-DC	F1/2 × M3/8	1-1/16	.438	1.47
3200L-DC	F1/2 × M3/8	15/16	.438	1.19
3200-DD	F1/2 × M1/2	1-1/16	.562	1.66
3200L-DD	F1/2 × M1/2	15/16	.562	1.31
3200-EC	F3/4 × M3/8	1-1/4	.438	1.59
3200-ed	F3/4 × M1/2	1-1/4	.563	1.69
3200-EE	F3/4 × M3/4	1-1/4	.750	1.69

*L: Lys

*Ref.Sae No.130139

Adapterfittings er lavet af både smedninger og ekstruderinger og kompatible med en lang række rør, inklusive luftlinjer, vandlinjer osv. SAE J530 og SAE J531 -tråde opfylder funktionelle krav på markeder med tunge lastbiler. Kompatibel med både kobber- og messingrør kan dette produkt håndtere et trykområde op til 1000 psi. Alle fittings er lavet i USA. 3200 -serien - serie 200 adapter fittings af RSE'er er designet til at udvide rørlængder. En holdbar, al messingkonstruktion gør disse stik ideelle til industrielle, lastbil- og mobile applikationer. Disse fittings kan forbinde enhver 2 tommer rørstørrelse og have et trykområde mellem 500-1000 psi, med temperaturer, der spænder fra -65˚ til 250˚ Fahrenheit. Fås også i størrelser fra 1/8 ”op til 6”. 3200# extender adapter -montering er designet til applikationer med rørstørrelser fra 1/2 "til 2". Den har et ferruleret legeme lavet af bronze, der giver beskyttelse mod korrosion, så montering kan bruges på forskellige vandtrykniveauer. Den kvindelige ende er gevind og har tre sæt skruer.
