1569s skub i drejelig 90 ° mandlig albue
  • 1569s skub i drejelig 90 ° mandlig albue
  • 1569s skub i drejelig 90 ° mandlig albue

1569s skub i drejelig 90 ° mandlig albue

Produktfunktioner:
■■ Messing Collet
■■ Buna n o-ring
■■ Rustfrit stålrørstøtte
■■ Mødes D.O.T. FMVSS571.106
■■ Mødes SAE J2494 & SAE J2494-3

Markeder:
■■ Tung lastbil
■■ Anhænger
■■ Mobil

Ansøgninger:
■■ Luftbremser
■■ Lufttanke
■■ Lufttur
■■ Sliders
■■ Dæk inflation
■■ Primære og sekundære linjer

Kompatibel rør:
■■ SAE J844 Type A & B nylonrør

Referencedel nr:
AQ69DOTS -169PMTNS -1869 -DQ69DOTS -1569SDOT

Kontakt os

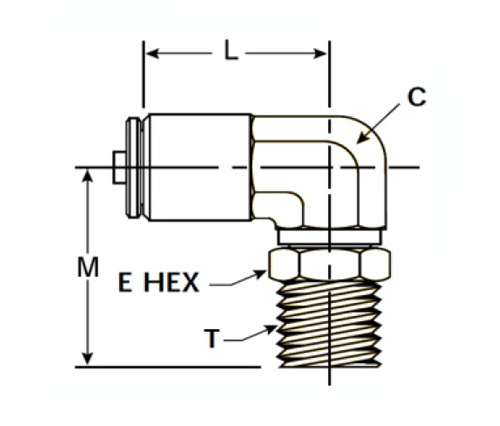

Specifikationer

DEL#

Tube O.D × Mand NPTF

C

M

L

E

1569S-D0T-4A

1/4 × 1/8

3/8

.89

.88

7/16

1569S-D0T-4B

1/4 × 1/4

3/8

1.07

.88

9/16

1569S-D0T-4C

1/4 × 3/8

1/2

1.13

1.00

11/16

1569S-D0T-6A

3/8 × 1/8

1/2

.99

.98

7/16

1569S-D0T-6B

3/8 × 1/4

1/2

1.10

.98

9/16

1569S-D0T-6C

3/8 × 3/8

1/2

1.14

.98

11/16

1569S-D0T-6D

3/8 × 1/2

5/8

1.46

1.07

7/8

1569S-D0T-8B

1/2 × 1/4

5/8

1.20

1.16

9/16

1569S-D0T-8C

1/2 × 3/8

5/8

1.25

1.16

11/16

1569S-D0T-8D

1/2 × 1/2

5/8

1.46

1.16

7/8

1569S-DOT-10C

5/8 × 3/8

3/4

1.23

1.40

11/16

1569S-DOT-10D

5/8 × 1/2

11/16

1.64

1.40

7/8

1569S-D0T-12D

3/4 × 1/2

15/16

2.46

1.40

1-1/16

1569s-d0t-12e

3/4 × 3/4

15/16

2.46

1.40

1-1/16

Designet til tunge applikationer såsom luftbremser, lufttank og lufttur glider, dækinflation, primære og sekundære luftlinjer. Funktioner: Brass Collet, Buna N O-ring og rørstøtte i rustfrit stål. Kompatibel rør: SAE J844 Type A & B Nylonrør (Referencedel nr: AQ69DOTS). Den mandlige albue er en oullet, der tillader en rørforbindelse med udvendig diameter mindre end 12 mm at være monteret over en vinkel på 90 ° og i to tilfælde, 45 °. Enden tappes og accepterer en M20x1.5 -tråd. Elbuerne passer inde i tønder / rør på bremselinjer og er ikke kompatible med kobberrør.
