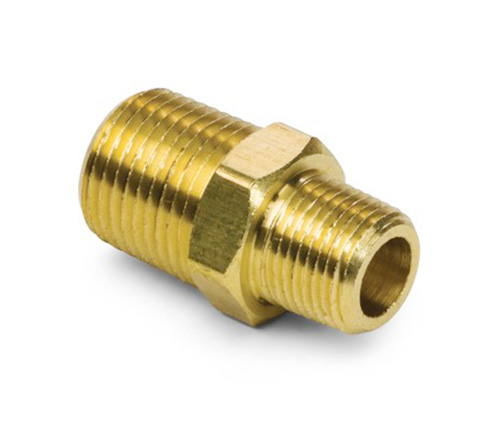

3325# Reduktion af hex -brystvorte rørbeslag

Produktfunktioner: Markeder:
■■ Al messingkonstruktion ■■ Industriel
■■ Opfylder funktionelle krav til ■■ Konstruktion
SAE J530 og SAE J531 ■■ Tung lastbil
■■ Tråde lavet til tørre standarder ■■ Mobil
■■ Både tilgivne og ekstruderinger til rådighed ■■ Fabrik/procesautomation

Anvendelser: Kompatibel rør:
■■ Luftlinjer ■■ Kobber
■■ Vandlinie ■■ Messing
■■ Kølelinjer ■■ Jernrør

Specifikationer:
Tryk varierer op til 1000 psi
Temperaturområde -65˚ til 250˚F

Typisk anvendelse:
Fedt, brændstoffer, LP og naturgas, køleskab. Instrumentation og hydrauliske systemer

Overensstemmelse:
Opfylder specifikationer og standarder for ASA, ASME og SAE.

Referencedel nr:
216p -3325 -379 -122AH -122B

Kontakt os

Specifikationer

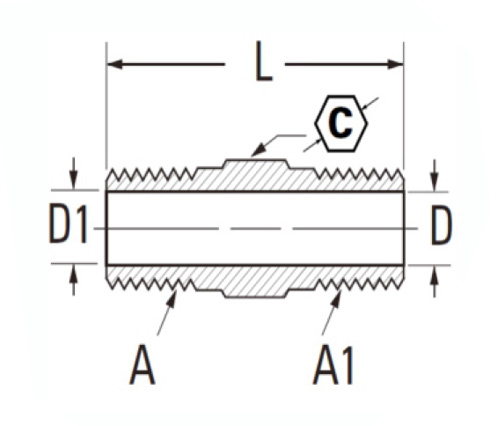

DEL#	Trådstørrelse	C	D	D1	L
3325L-AA	1/8 × 1/8	7/16	.219	.219	.91
3325-AA	1/8 × 1/8	7/16	.219	.219	.97
3325L-BA	1/4 × 1/8	9/16	.219	.219	1.00
3325-ba	1/4 × 1/8	91/6	.312	.219	1.19
3325L-BB	1/4 × 1/4	9/16	.312	.312	1.12
3325-Bb	1/4 × 1/4	9/16	.312	.312	1.38
3325L-CA	3/8 × 1/8	11/16	.438	.219	1.11
3325-CA	3/8 × 1/8	11/16	.438	.219	1.22
3325L-CB	3/8 × 1/4	11/16	.438	.312	1.19
3325-CB	3/8 × 1/4	11/16	.438	.312	1.41
3325L-CC	3/8 × 3/8	11/16	.438	.438	1.25
3325-cc	3/8 × 3/8	11/16	.438	.438	1.41
3325L-DB	1/2 × 1/4	7/8	.562	.319	1.34
3325-dB	1/2 × 1/4	7/8	.562	.319	1.62
3325L-DC	1/2 × 3/8	7/8	.562	.438	1.41
3325-DC	1/2 × 3/8	7/8	.562	.438	1.62
3325L-DD	1/2 × 1/2	7/8	.662	.662	1.50
3325-DD	1/2 × 1/2	7/8	.562	.562	1.81
3325-ed	3/4 × 1/2	1-1/16	.750	.562	1.50
3325-EE	3/4 × 3/4	1-1/16	.750	.750	1.96
3325-HH	1 "× 1"	1-3/8	.960	.960	2.30

* L: Lys

*Ref.Sae No.130137

Vores 3325-serie, der reducerer hex-brystvorte-rørbeslagene er lavet med messinglegering, der er 100% blyfri. Vi tilbyder både smede og ekstruderinger af denne passende. Hver brystvorte er fremstillet for at imødekomme funktionelle krav fra SAE J530 eller SAE J531, begge tunge lastbilmarkeder. Smedede 3325 -serie -rørnapler fås i både store og standardstørrelsestråde. Disse brystvorter er kompatible med kobber-, messing- og jernrør, der spænder fra ¼ ”til ½” -plan 40. Vores fabrikssalgsingeniører hjælper dig med at sikre dig, at du har den rigtige montering til dit job! 3325 -serien, der reducerer nippelrørfittemontering, bruges til at reducere rørstørrelser uden for diameter. 3325-serien har en smedning af messingkonstruktion og leveres med NACE-certificering samt A-607, AWS og ASME-stemplingsmarkeringer på fronten. Fås i forskellige pres op til 1000 psi.

Reduktion af hex -brystvorte rørbeslag er ideelle til de fleste applikationer. De leverer kompakte, pladsbesparende design og bruges til at deltage i rørsystemer sammen. Disse mandlige og kvindelige stik er lavet af stærke smede messingmaterialer og udstyret med præcisionsbearbejdede tråde for at sikre jævn drift.
